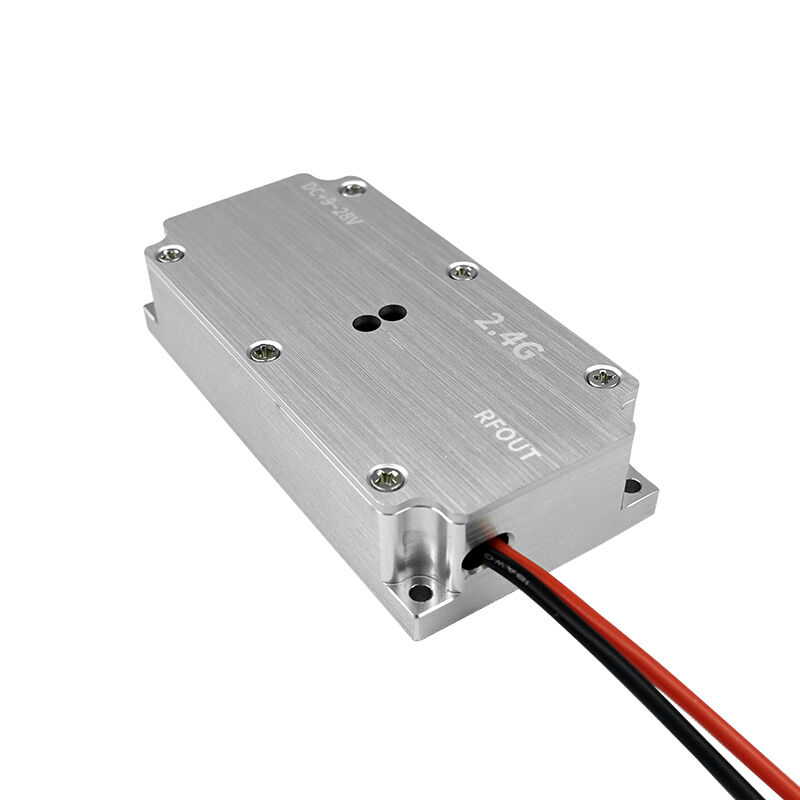

Texin, düşük yükseklikteki savunma panellerinde kullanılmak üzere 2.4GHz sinyal kaynağı modülleri satıyor.

Texin, alçak irtifa savunma panellerinde kullanılmak üzere 2,4 GHz sinyal kaynağı modülleri toptan satışı yapmaktadır.

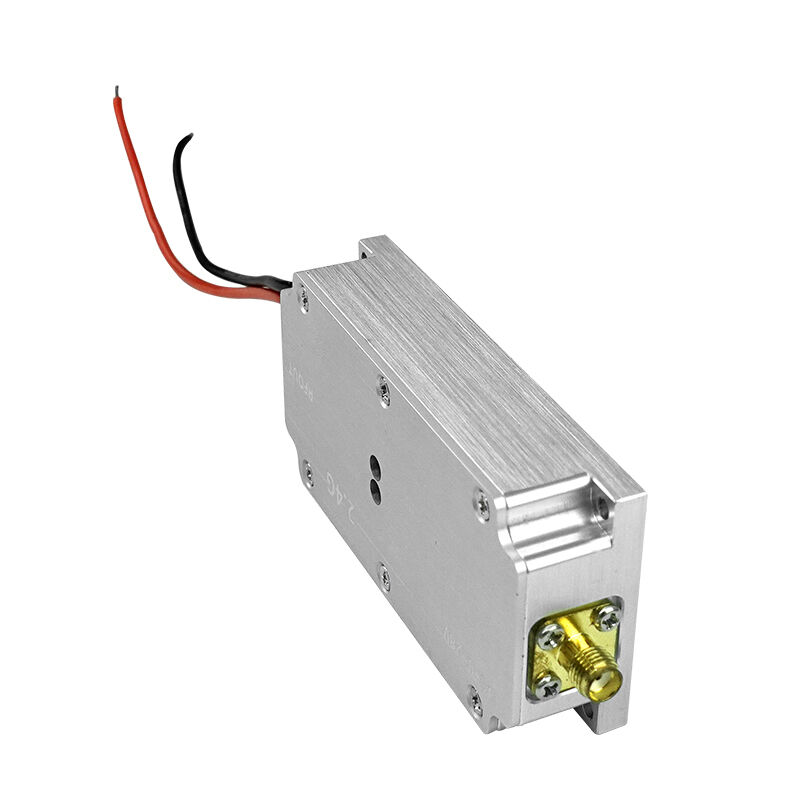

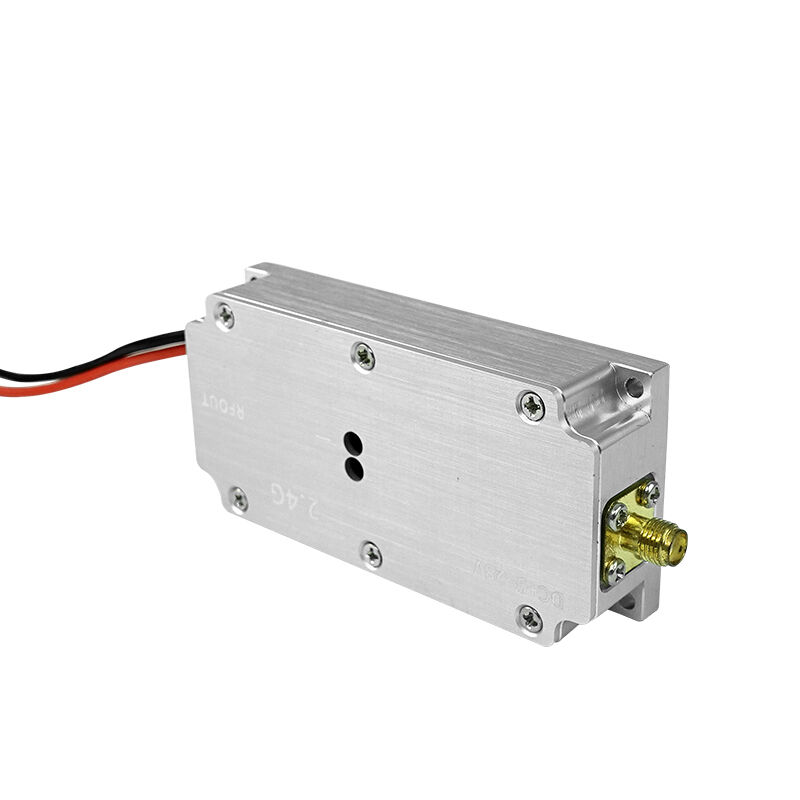

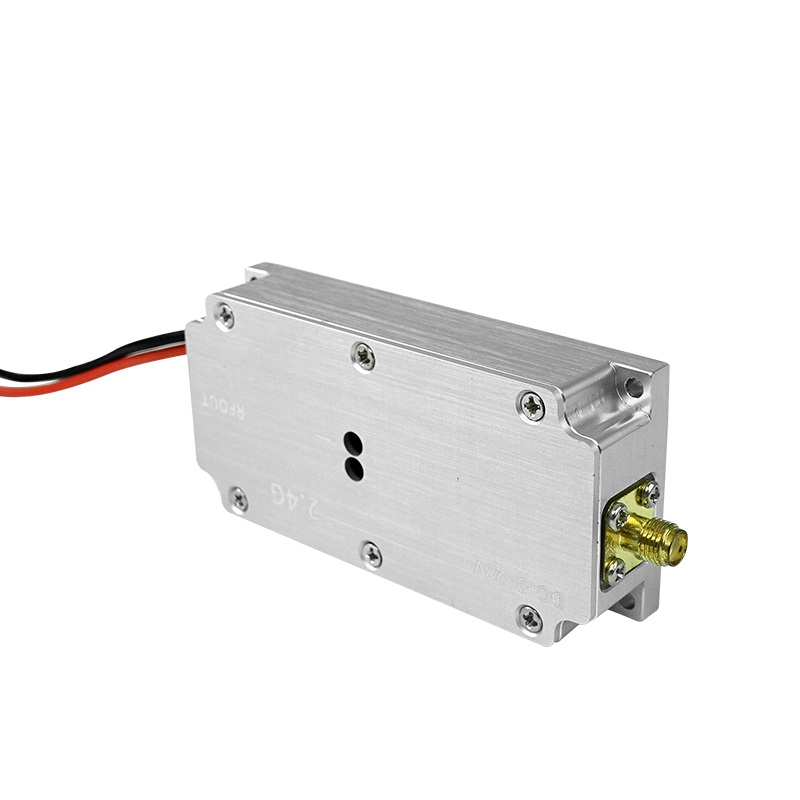

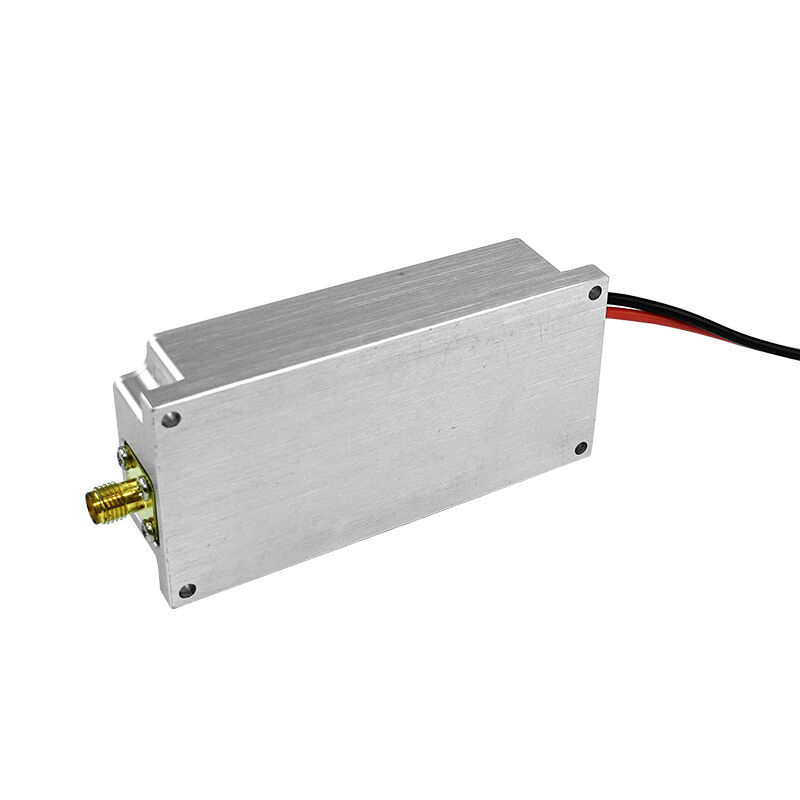

Texin'in küçük boyutlu sinyal üreteci 112g ağırlığında olup 2,4 GHz frekansında çıkış verir. Ayarlanabilir darbe genişliği, genlik ve tekrarlama frekansına sahiptir ve 12-24V arasında kararlı çalışma gerektirir. Spektrum analizörlerini kalibre edebilir ve test edebilir, elektronik cihazlara ve devrelere standart giriş sinyalleri sağlayabilir. Bu küçük sinyal üreteci, alçak irtifa ortamlarında elektronik ekipmanları insan güvenliğinden koruyan sinyal bozucu cihazlar oluşturmak için güç amplifikatörleriyle de kullanılabilir.

Özellikler

Frekans: 2300-2400mhz

Gerilim: 12V-24V

Boyut: 83*40*17mm
Ağırlık: 112g
Konektör: SMA

Veri sayfası

Fonksiyon açıklaması

1. Temel fonksiyon

Karşı önlem kaynağının dijital modülasyon sinyal parametreleri, gezginin uzaktan kumanda frekans bandına göre ayarlanır, Özelleştirilmiş frekansı modüle eder, sinyal bozucu sinyali RF amplifikatöründen geçirir ve ardından antenle çıkış yapar, wifi sinyalinin sinyal bozucu drone sinyalini oluşturur

2. uygulama özellikleri

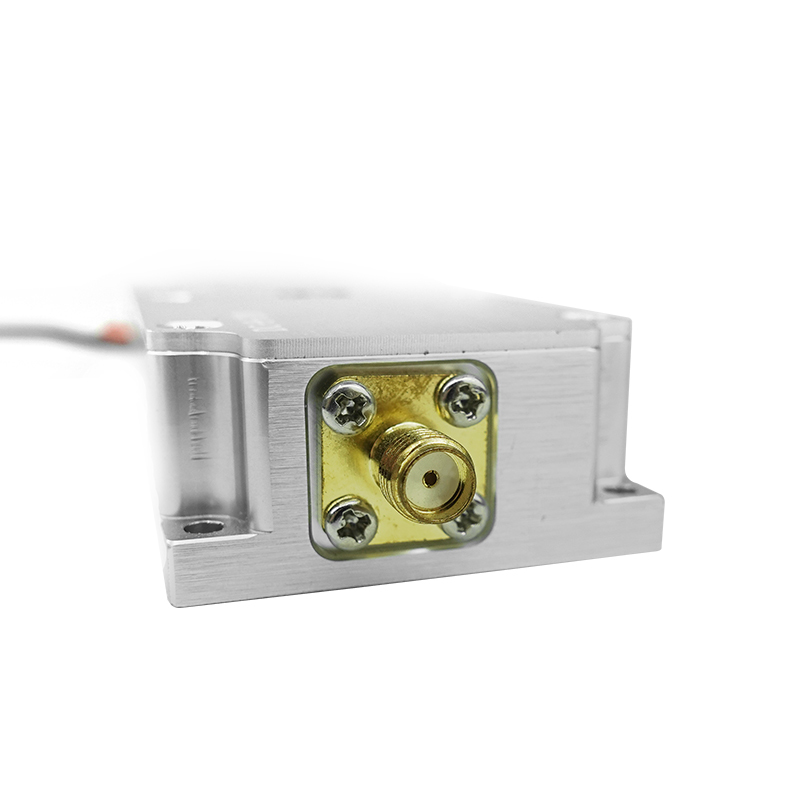

Sinyal bozucu modülü, empedansı 50Ω olan bir RF SMA konektörüne sahiptir, Güç amplifikatörü modülünün SMA giriş arayüzüne bağlanır ve güç amplifikatörü modülünün çıkışı verici antene bağlanır, Arayüz empedansı tutarlı olmalıdır

Entegrasyondan sonra, çalışma sıcaklığı modülün çalışma sıcaklığının ötesine geçmemelidir.

Ana uyarı

• Güç kaynağı 24V 1A taşımalıdır

• Çıkış gücü > 5W olduğunda, termal yapıştırıcı, soğutucu ve soğutma fanı gibi ısı dağılımı tedavisi güçlendirilmelidir

• Güç kaynağından önce anten veya Yük bağlanmalıdır
