Yüksek güçlü 100W 6GHz 18GHz 8GHz Kablosuz elektronik sıkıştırma PA güç amplifikatör modülü çift yönlü RF modülü
Shenzhen Texin Electronics Co., Ltd., düşük irtifa ekonomik güvenliğine adanmış bir şirkettir, kendi fabrikasına ve araştırma ekibine sahiptir. Ana ürünleri arasında antenler, RF modülleri ve drone karşı tedbir ekipmanları bulunmaktadır. Bu 6-18GHz geniş bant güç amplifikatörü, pazar taleplerini karşılamak için özelleştirilmiş bir çözümdür. Öne çıkan özellikleri yüksek verimli çıkış 100W ve geniş bant genişliği kapsamı 6GHz-18GHz'dir.
Ürün tanıtımları:
Yüksek güçlü amplifikatör modülü 100W 6GHz-18GHz, geniş bant bir güç amplifikatörüdür, amplifikatör drone karşıtı sıkıştırma sisteminin önemli bir parçasıdır. 28V voltajda çalışması, 0dbm girişiyle eşleşmesi gerekir. Yüksek güçlü 100W 6-18ghz PA güç amplifikatör modülü. Piyasada bulunan çoğu drone modeliyle etkili bir şekilde başa çıkabilir, kullanımı kolaydır, altta bir ısı dağıtma cihazına sahiptir ve yüksek güçlü karşı tedbir ekipmanlarının kurulumunu ve kullanımını destekler.
| sipariş numarası |
proje |
özellikler |
|
|
güç |
100W |
|
|
model |
XSUN-618G100-SSPA |
|
|
çalışma frekansı |
6GHz~18GHz |
|
|
Çıkış gücü (sürekli dalga) |
50dBm min. |
|
|
güç kazancı |
50dB min. |
|
|
güç kazancı düzlüğü |
+2dB maks. (çıkış gücü aralığı: 50~52dBm) |
|
|
Gelen dalga oranı |
1.5 maks. |
|
|
gelen sinyal |
0dBm tip.; 5dBm maks. |
|
|
parazit bastırma |
60dBc min. |
| Güç kaynağı ve güç tüketimi |
|
|
güç girişi |
28 VDC |
|
|
ek verimlilik |
15% tip. |
| bağlantı |
|
|
radyo frekansı giriş portu |
SMA konektörü (F) |
|
|
radyo frekansı çıkış portu |
N konektörü (F) |
|
|
Güç Kaynağı ve İzleme Arayüzü |
7W2 Gongwan Takma Plakası |
| Arayüz Tanımı (7W2) |
|
|
A1 |
28VDC |
|
|
A2 |
GND |
|
|
1 |
Aşırı akım koruması: Normal: 0V, Anormal: +5V Eşik: Imax+2A |
|
|
2 |
Aşırı ısınma koruması: Normal: 0V, Anormal: +5V Eşik: 85°C |
|
|
3 |
Etkinleştirme kontrolü: Kapalı: 0V, Açık: (+3.3V~VDC) |
|
|
4 |
GND |
|
|
5 |
Durum: Çalışıyor: +5V, Sessiz: 0V |
| Sıcaklık ve Genel Makine Boyutları |
|
|
çalışma sıcaklığı |
+25℃ |
|
|
dış hat boyutu |
182*182.7*73.5 |
|
|
ağırlık |
3.5Kg |
|
|
yüzey hazırlığı |
nikelaj |
Ürün özellikleri:
◆ 6-18ghz'nin geniş kapsamı (5.2ghz 5.8ghz 6.2ghz ..... gibi frekansları kapsayabilir)
◆ Yüksek güçlü tasarım, 28V voltajda tam güç 100W.
◆ Kolay yerleştirilir ve kullanılır, yer kaplamaz, kullanışlı ve hızlı
◆ Orijinal çipler ve devre kartları, verimli, istikrarlı performans ve uzun ömür sağlar
◆ Mühendislik ve dayanıklı kabuk: su geçirmez, aşınmaya dayanıklı ve ısıya dayanıklı
◆ Konveksiyon havalandırması ve dahili verimli radyatör ve fan, yerel ısı birikimini önler ve verimli ısı giderimi sağlar
◆ Basit görünüm, küçük hacim ve küçük alan kaplaması
◆ Basit ve kullanışlı kurulum

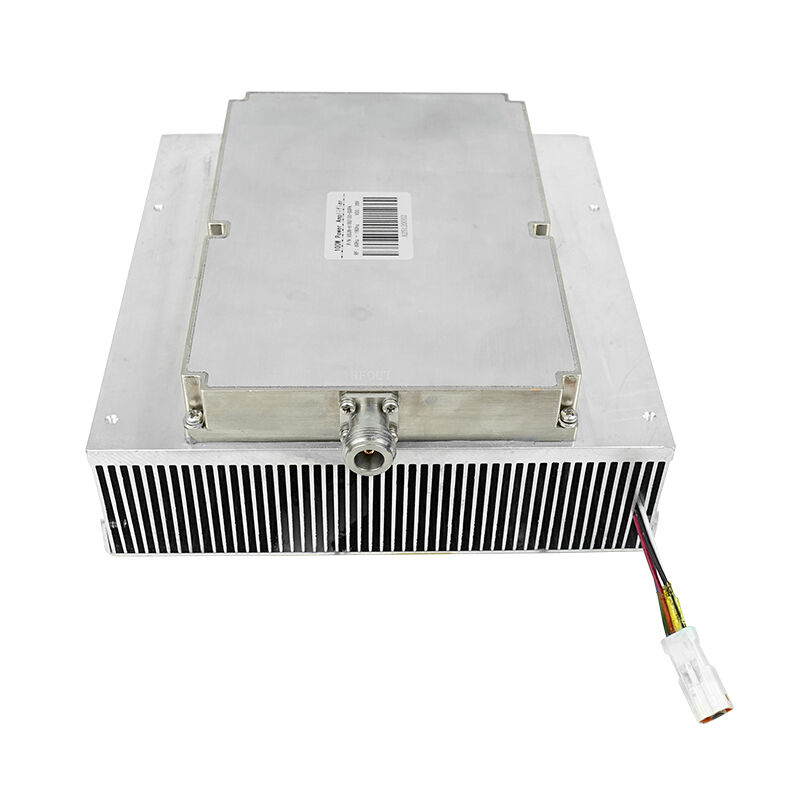

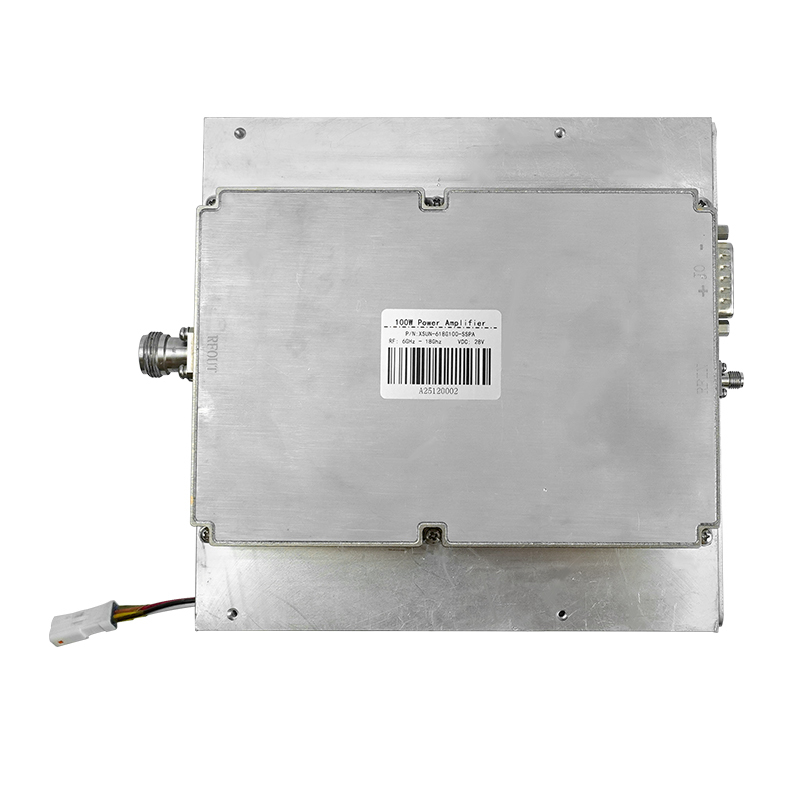

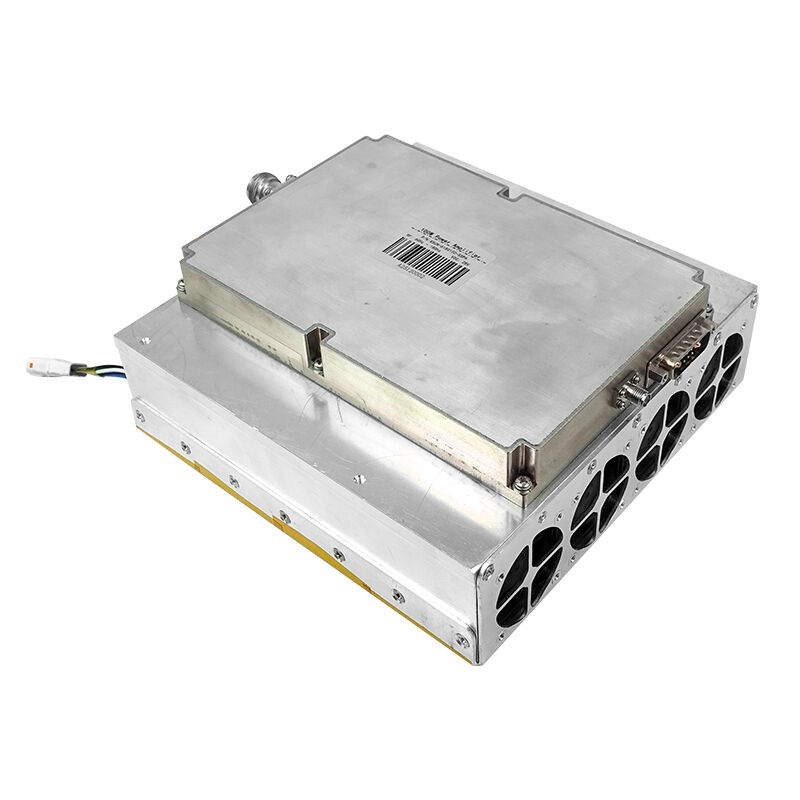

Resimler:
Ürünü nasıl satın alabilirim?
Değerli müşterilerimiz, bu 100W geniş bant 6-18ghz PA güç amplifikatör modülü ile ilgileniyorsanız, sohbet penceresine mesaj bırakabilirsiniz. Satıcılarımız en kısa sürede sizinle iletişime geçecektir.
100W güç amplifikatör modülü özelleştirilebilir mi?
Elbette, kendi fabrikamız var, herhangi bir gereksiniminiz varsa bize söylemeniz yeterli, Shenzhen Texin electronics Co.,ltd size en iyi çözümü sunabilir.
Ödeme nasıl olacak?
T/T, Alibaba, Paypal, USTD, Alipay, Wechat vb. destekliyoruz. Hangi yöntemin sizin için uygun olduğuna bağlı.
