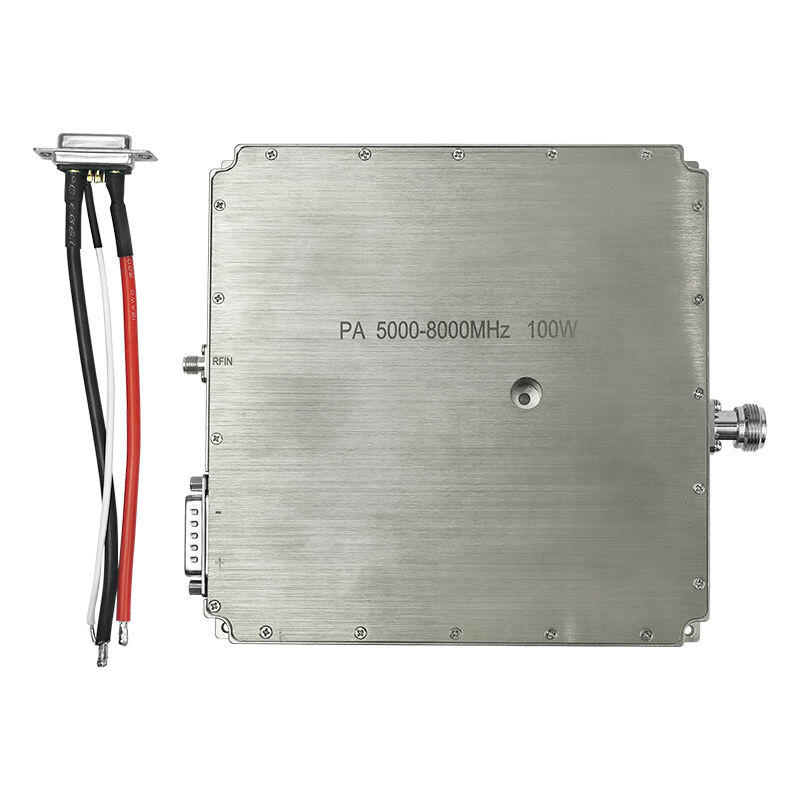

Hükümet yüksek güçlü 100W 4-8ghz geniş bant PA güç amplifikatör modülü, drone sinyalini engelleme uygulaması
Texin tarafından geliştirilen bu PA güç amplifikatör modülü, yüksek güçlü bir çıkışa sahip 100W'lık bir modüldür ve 4ghz -8ghz aralığını kapsar. PA sinyal amplifikatörleri tipik olarak alınan sinyalleri yükseltir. Bu 100W 4GHz-8GHz amplifikatör, özellikle drone karşı tedbirleri için tasarlanmıştır. Bir sıkıştırma sinyali girerek, çıkış sinyalini güçlendirir ve böylece drone'u engeller.
Yüksek güçlü 100W 4-8ghz geniş bant PA güç amplifikatörü
- Ürün Tanıtımı
Yüksek güçlü 100W 4-8ghz geniş bant PA, sıradan PA güç amplifikatör modülünden farklıdır ve iş ortamları ve önemli yerlerdeki hükümet drone karşıtı sistemleri için daha geniş bir frekans bandına sahiptir. Yüksek çözünürlüklü görüntü iletimi yapan drone FPV ve kablosuz sinyalleri olan 5.2ghz 5.8ghz'i etkili bir şekilde engelleyebilir. Bu pa güç amplifikatörünün çalışma prensibi, bir sinyal kaynağına bağlanmak, karşı tedbir sinyalini yükseltmek ve drone'u engellemek için bunu çıkış olarak vermektir. İhtiyaçlarınıza ve ulusal frekanslarınıza göre korumalı frekans bantlarını özelleştirebiliriz.
- Ürün Özellikleri
| No. |
Açıklama |
Sembol |
Min |
Tip |
Maks |
Birim |
Not |
|
|
Çalışma Frekansı |
BW |
4000 |
|
8000 |
MHz |
|
|
|
Giriş Gücü |
Pin |
|
0 |
|
dBm |
|
|
|
Çıkış Gücü CW |
Psat |
49 |
50 |
51 |
dBm |
Sürekli Dalga |
|
|
Güç Kazancı |
Gp |
47 |
|
49.5 |
dBm |
@ Pin=0 dBm |
|
|
Güç Kazancı Düzlüğü |
ΔGp |
|
±1.5 |
|
dB |
@ Pin=0 dBm |
|
|
Küçük Sinyal Kazancı |
G |
49 |
50.5 |
52 |
dB |
@ Pin=-5dBm |
|
|
Küçük Sinyal Kazancı Düzlüğü |
ΔG |
|
±2 |
|
dB |
@ Pin=-5dBm |
|
|
Giriş Dönüş Kaybı |
S11 |
|
-15 |
|
dB |
|
|
|
Çalışma Gerilimi |
Vdc |
28 |
28 |
32 |
V |
|
|
|
Akım Tüketimi |
A |
|
6 |
8 |
A |
@ Pout=50~90W |
|
|
Çalışma Sıcaklığı |
|
-40℃~+50℃ |
|
|
|
|
RF Konnektör Girişi |
|
SMA, Dişi |
|
|
|
|
RF Konnektör Çıkışı |
|
SMA, Dişi |
|
|
|
|
Ağırlık |
|
|
0.439 |
0.50 |
Kg |
|
|
|
Uzunluk*Genişlik*Yükseklik |
|
134*80*22 |
mm |
|
|
|
Giriş Gücü |
PinMax |
-5 |
|
5 |
dBm |
|
|
|
Arayüz Tanımı
(7W2 Dişi)
|
VDD |
A1 |
Toprak |
|
| |
|
GND |
A2 |
28Vdc |
|
| |
|
Akım Algılama |
1 |
Modülün akımına göre analog voltaj@100mV/A |
|
| |
|
Sıcaklık Algılama |
2 |
Modülün Sıcaklığına göre analog voltaj@10mV/℃ |
|
| |
|
Etkinleştir |
3 |
Amplifikatör Etkinleştirme |
Amplifikatör Etkinleştirme: TTL Mantık Yüksek (3.3V)
(Dahili Olarak Aşağı Çekildi)
|
- Özellik
* Yüksek güçlü koruma performansı；
* Taşınabilir, kurulum gerektirmez, güç kaynağına bağlanarak hızlı koruma sağlanabilir；
*Kalkanın arkasındaki delik tasarımı asılabilir veya yerleştirilebilir ve belirli bir alana yerleştirilebilir；
*Daha iyi bir koruma rolü oynamasına yardımcı olabilecek daha büyük bir ısı dağıtım portu ile tasarlanmış, yüksek performanslı ısı emici ve malzeme.
* Baz istasyonunun etkisi altında, koruma aralığı nispeten daha büyüktür；
*Yüksek verimlilik, yüksek hassasiyet, yalnızca aşağı bağlantı kanallarını korur, koruma ekipmanlarına ve baz istasyonlarına herhangi bir zarar vermez；
*Alüminyum alaşımlı kabuk tasarımı, basınca dayanıklı, ısıya dayanıklı, su geçirmez；
* Yeşil ve çevre dostu, insan sağlığına zararı yoktur.
- Uygulama
* Hükümet mahkemeleri, benzin istasyonları vb. gibi drone kullanımının yasaklandığı yerlerde kullanılabilir；
* Yüksek güçlü koruma performansı, cezaevlerinde üniform kullanım için daha uygundur；
* Çalışırken drone FPV sinyallerini dış mekanlarda engellemek için kullanılabilir；
* 4ghz-8ghz frekansında birden fazla sinyali engelleyebilir.

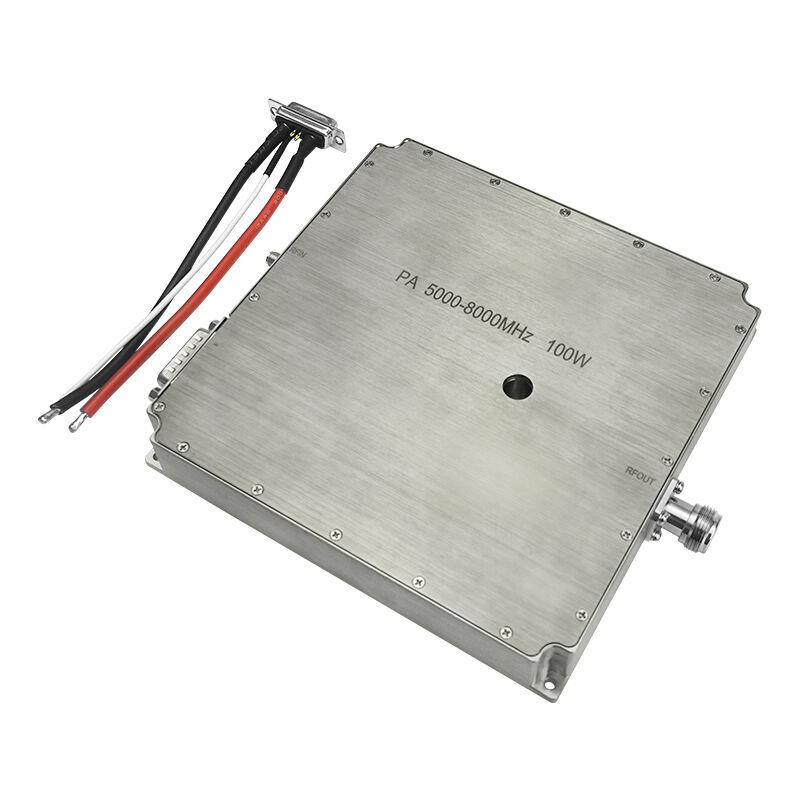

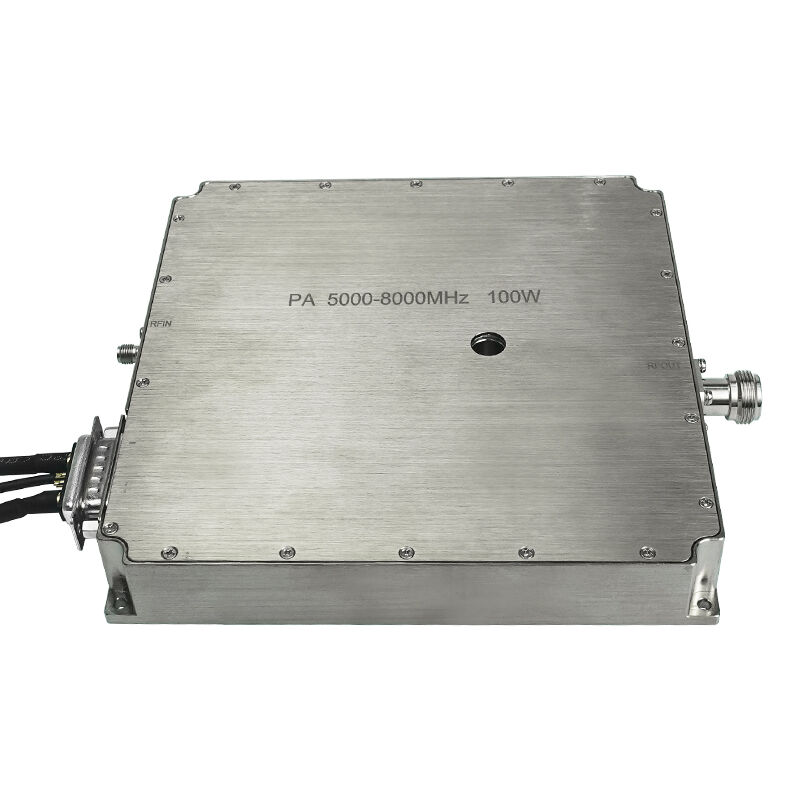

- Daha Fazla Fotoğraf
