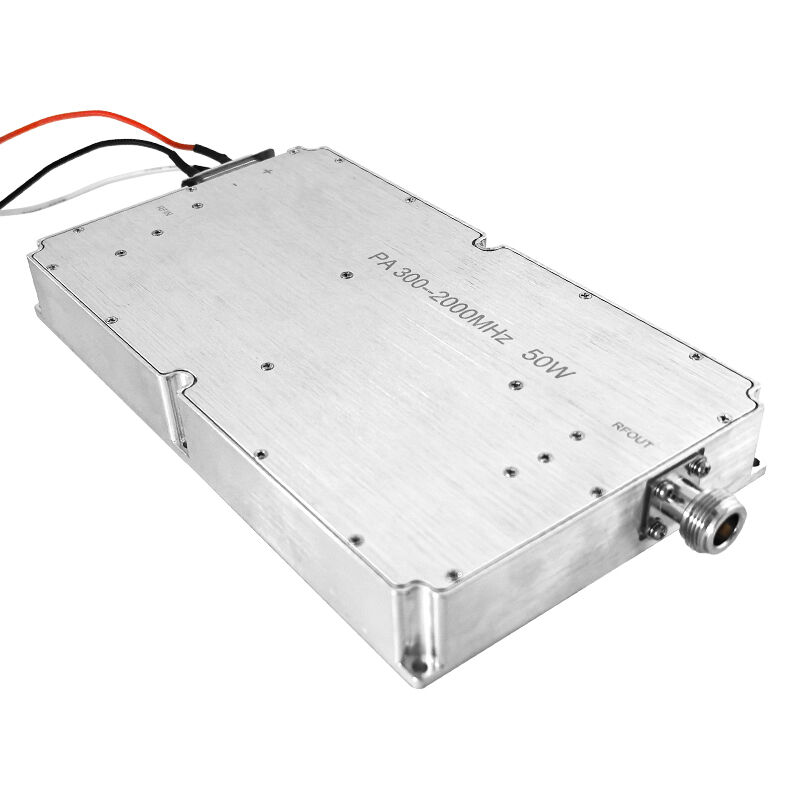

TXtelsig wifi 2g 3g telefon sinyal karıştırıcı PA geniş bant güç amplifikatörü modülü 32V modül
TX3002700100 TXtelsig'in modeli, farklı uygulamalara göre sinyal karıştırma için mükemmeldir, PA güç amplifikatörü modülü sınav odası, eğitim odası, toplantı odası, konferans odasında kullanılabilir
sinema, kütüphane, kilise, yer altı otoparkı ve ihtiyaç duyulan diğer yerlerde
telefon sinyalini, drone sinyalini ve diğer sinyalleri 300-2700mhz kapsama alanını yasaklamak.
* Sinyal karıştırma: 400mhz 800mhz 900mhz 1.2ghz 2g 3g vb. özelleştirilebilir.
* Güç çıkışı 100W 50W özelleştirilebilir.
* Karıştırma Yarıçapı: 500-2000 metre gerçek ortama bağlıdır.
* Birden fazla cihaz için sabit taşınabilir karıştırıcı cihaz gibi küçük boyutlu ve yerden tasarruf sağlar.
* Yeniden oksidasyon Dayanıklı Alüminyum alaşımlı metal dış kaplaması korozyon önleyici ve ısı dağılımına yardımcı olur.
* Kompakt tasarımlı ve taşınabilir.
10 kanal frekansı gereksinimlere göre özelleştirilebilir, aşağıdaki seçenekler gibi:
GSM, CDMA, UMTS, LTE, 5G, WIFI, VHF, UHF, vb.
135MHz, 174MHz, 315MHz, 433MHz, 470MHz, GPSL1, L2, 800MHz, 900MHz,1800MHz
2100MHz, 2300MHz, 2500MHz, 2600MHz
| No. |
Açıklama |
Sembol |
Min |
Tip |
Maks |
Birim |
Not |
|
|
Çalışma Frekansı |
BW |
300 |
|
2700 |
MHz |
|
|
|
Giriş Gücü |
Pin |
|
2 |
|
dBm |
|
|
|
Çıkış Gücü CW |
Psat |
49 |
50.5 |
|
dBm |
Sürekli Dalga |
|
|
Güç Kazancı |
Gp |
|
48.5 |
|
dBm |
@ Pin=2 dBm |
|
|
Güç Kazancı Düzgünlüğü |
ΔGp |
|
±1.5 |
|
dB |
@ Pin=2 dBm |
|
|
Giriş Geri Dönüş Kaybı |
S11 |
|
-15 |
|
dB |
|
|
|
Çalışma Voltajı |
Vdc |
28 |
32 |
32 |
V |
|
|
|
Akım Tüketimi |
A |
|
8 |
11 |
A |
@ Pout>80W |
|
|
RF Konnektör Girişi |
|
SMA, Dişi |
|
|
|
|

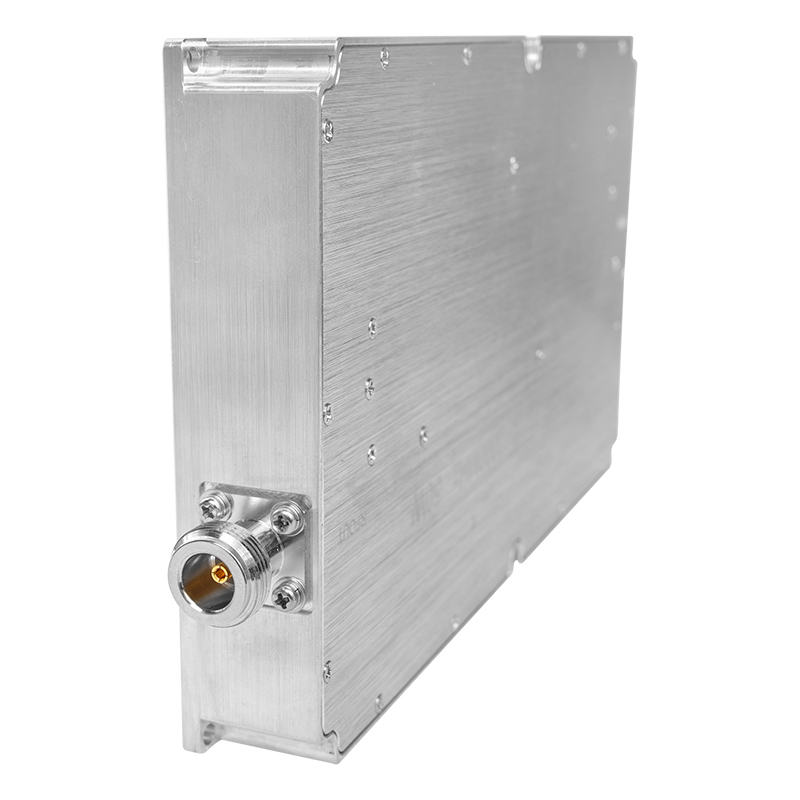

RF Konnektör Çıkışı |
|
N- Dişi |
|
|
|
|
Ağırlık |
|
0.95 |
Kg |
|
|
|
Uzunluk*Genişlik*Yükseklik |
|
220*90*25 |
mm |
|
|
|
Maksimum Giriş Gücü |
PinMax |
≤10 |
dBm |
|
|
|

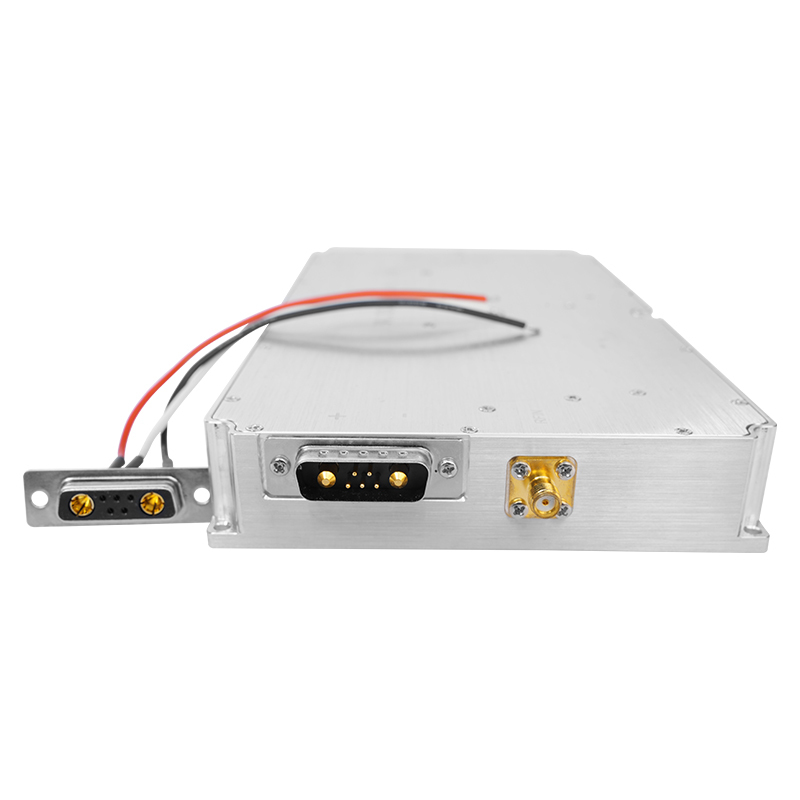

Arayüz Tanımı
(7W2 Dişi)
|
VDD |
A1 |
28Vdc |
|
| |
GND |
A2 |
Toprak |
|
| |
Aşırı Akım Koruması |
1 |
Normal çalışma: 0V
Aşırı akım koruması: +5V
|
Aşırı akım koruması @ 25A |
| |
Aşırı Sıcaklık Koruması |
2 |
Normal çalışma: 0V
Aşırı sıcaklık koruması: +5V
|
Aşırı Sıcaklık |
| |
Etkinleştirme |
3 |
5V~Vdd:AÇIK
0V:KAPALI
|
koruması @ 100℃ |
| |
GND |
4 |
Toprak |
|
| |
Durum |
5 |
Normal çalışma: 0V
Durum koruması: +5V
|
|
| |
Genel boyut |
Not:
1, Genel boyutlar yalnızca referans amaçlıdır;
2, Müşterinin gereksinimlerine göre boyutlar uygun şekilde artırılabilir veya azaltılabilir;
3, Giriş arayüzü, çıkış arayüzü ve güç kaynağı arayüzünün konumları müşterilerin gerçek ihtiyaçlarına göre değiştirilebilir;
|
