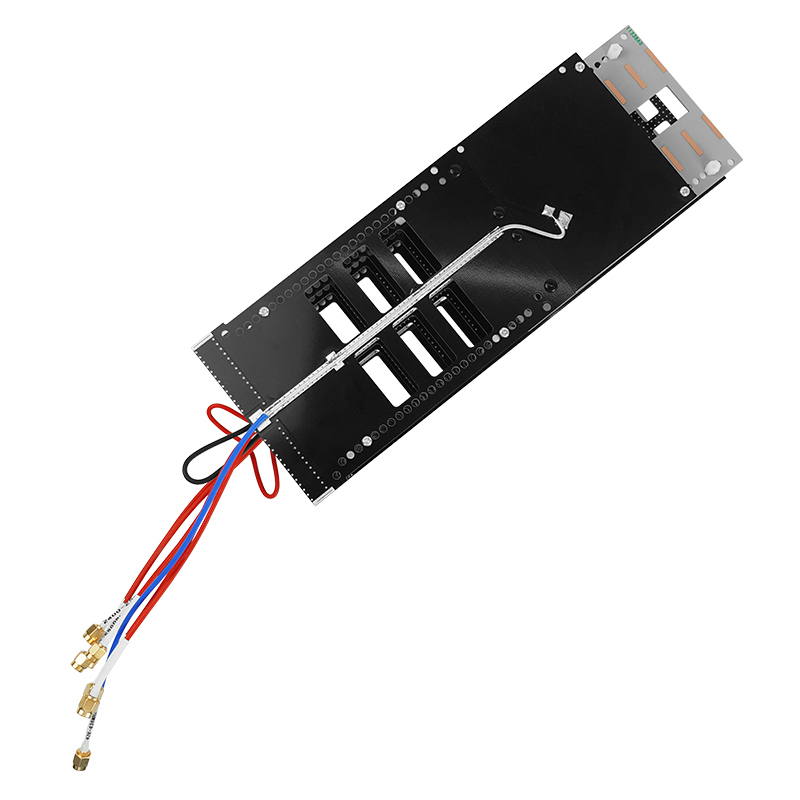

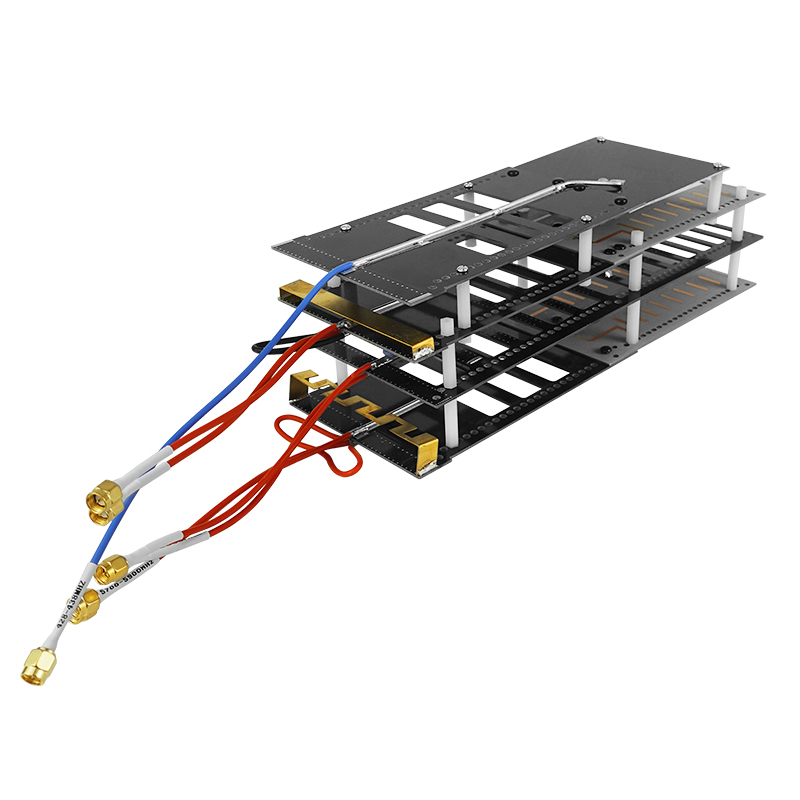

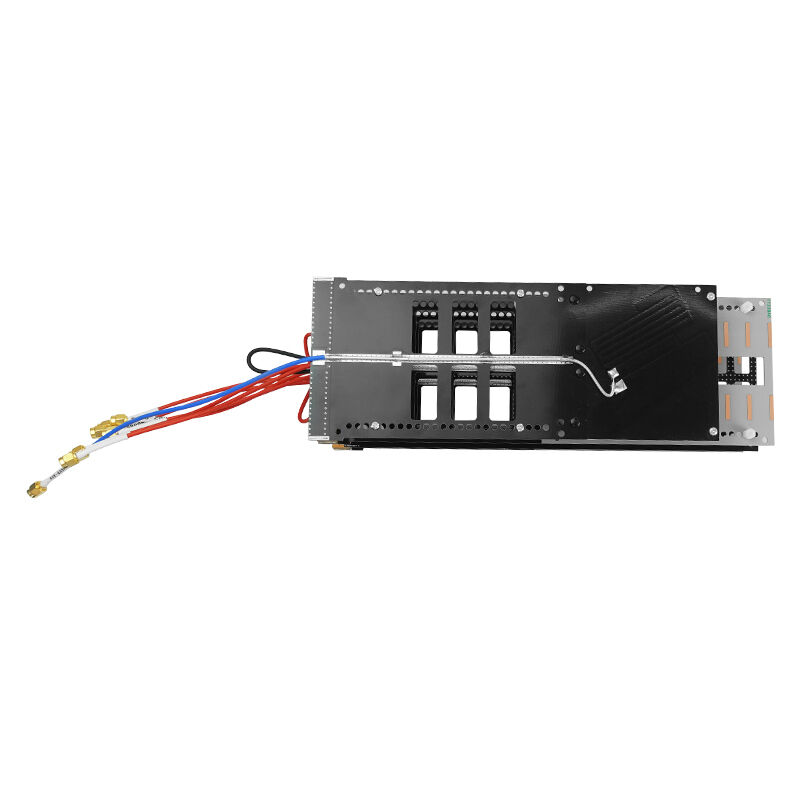

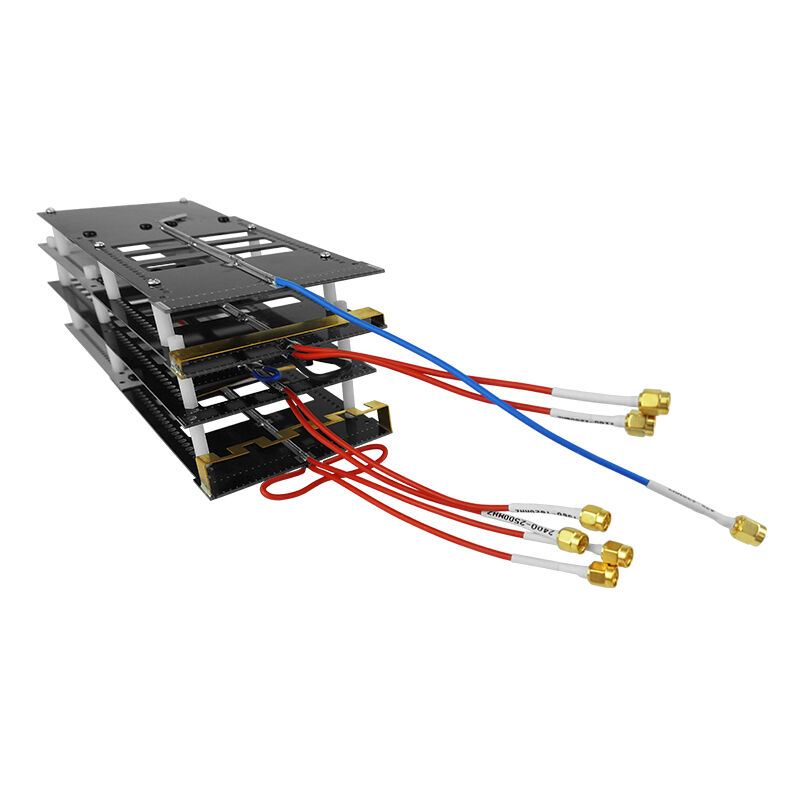

Yüksek Kazançlı 7 Bantlı Kombine PCB Anten 50W SMA-J RF Güçlendirme ve Sinyal Yönetimi Ürünü için Düşük Kayıp

High Gain 7-Band Combined PCB Antenna Low Loss 50W SMA-J for RF Amplification & Signal Management Product
High Gain 7-Band Combined PCB Antenna Low Loss 50W SMA-J for RF Amplification & Signal Management Product High Gain 7-Band Combined PCB Antenna Low Loss 50W SMA-J for RF Amplification & Signal Management Product High Gain 7-Band Combined PCB Antenna Low Loss 50W SMA-J for RF Amplification & Signal Management Product High Gain 7-Band Combined PCB Antenna Low Loss 50W SMA-J for RF Amplification & Signal Management Product High Gain 7-Band Combined PCB Antenna Low Loss 50W SMA-J for RF Amplification & Signal Management Product
Temel bilgi
Menşe yeri: Shenzhen, Guangdong, Çin
Marka adı: TX TELSIG
Sertifika: ISO9001,SGS,CE
Model numarası: TX-CM12
Min sipariş miktarı: 1
Fiyat: Negotiated
Ambalaj bilgileri: K=K 5 katmanlı kağıt karton
Teslim süresi: 1-3 gün
Ödeme koşulları: L/C, D/A, D/P, T/T,
Yetenek temini: ayda 10000 adet
En iyi fiyat Şimdi başvurun
Detay Bilgi
Boyut (U*G*Y): 284*97,5*60 mm Anten ağırlığı (kg): 0.35kg
Çalışma Nemi(％): %10 - %95 Yüzey Rengi: Siyah ve gri renk
Çalışma sıcaklığı(°C): -40~65°C Giriş Bağlayıcı Türü: 086 kablo 7 adet*SMS-J
Maksimum Giriş: 50W Giriş Empedansı: 50Ω
Önden Arkaya Oranı: ≥18 dB
Vurgulamak:

SGS GPS Sinyal Karıştırıcı

,

Duvara Monte GPS Sinyal Karıştırıcı

,

USB Kablosuz Sinyal Karıştırıcı

Ürün Açıklaması

Yüksek Kazançlı 7 Bantlı PCB Anten Yönlü 433M/900M/1.2G/2.4G/5.8G Yüksek Verimli Sinyal İletimi İçin



Ürün Açıklaması

Bu PCB anten, minimum karşılıklı parazit, optimize edilmiş iletim açısı ve daha yüksek kazanç ile birden fazla bandın birleşimidir;

Güç yükselticiye bağlandığında, güç yükselticiyi yükseltilmiş veya karıştırılmış sinyali iletmek için yüksek verimlilikle destekleyebilir.





Ürün Özellikleri



1.Yüksek Verimlilik ve Düşük Kayıp

Düşük sinyal zayıflaması ve yüksek iletim verimliliği için yüksek kaliteli PCB tasarımı ve birinci sınıf RF malzemeleri benimser. Mükemmel empedans eşleştirmesi, uzun süreli yüksek güçlü kullanımda bile kararlı performans sağlar.

2.Yüksek Kazanç Performansı
Yüksek kazançlı yönlü tasarım, sinyal iletimini ve alım mesafesini artırarak uzun menzilli uygulamalar için daha güçlü sinyal gücü ve daha yüksek sistem hassasiyeti sağlar.

3.Yedi Bant Sentez Teknolojisi
2G, 3G, 4G ve 5G'yi kapsayan 7 iletişim bandını destekler. Entegre yapı paraziti azaltır ve daha kolay entegrasyon için birden fazla tek bantlı antenin yerini alır.

4.Yüksek Güvenilirlik ve Kararlılık
Düşük VSWR ve güçlü anti-parazit yeteneği ile endüstriyel sınıf yapı. Karmaşık ortamlarda kararlı performans, uzun süreli güvenilir çalışma sağlar.





Şartname

Performans Parametresi
Tip Frekans
(Özelleştirilmiş)		 Kazanç VSWR Yatay
Hüzme genişliği		 Dikey
Hüzme genişliği
433MHz 428-438 MHz 1 dBi ≤1.5 75-90º 68-80º
900MHz 803-930 MHz 5 dBi 72-88º 57-74º
1.2G 1160-1280 MHz 8 dBi 62-75º 55-68º
1.4/1.5/1.6G 1160-1620 MHz 8 dBi 55-75º 52-68º
2.4G 2400-2500 MHz 16 dBi 48-58º 27-38º
5.2G 5100-5350 MHz 17 dBi 35-45º 27-38º
5.8G 5700-5900 MHz 17 dBi 35-45º 27-38º

Önden arkaya oran ≥18 dB
Giriş Empedansı 50Ω
Maksimum giriş 50W
Giriş konektör tipi 086 kablo 7 adet*SMS-J




Mekanik Parametre

Boyut(U*G*Y) 284*97.5*60mm

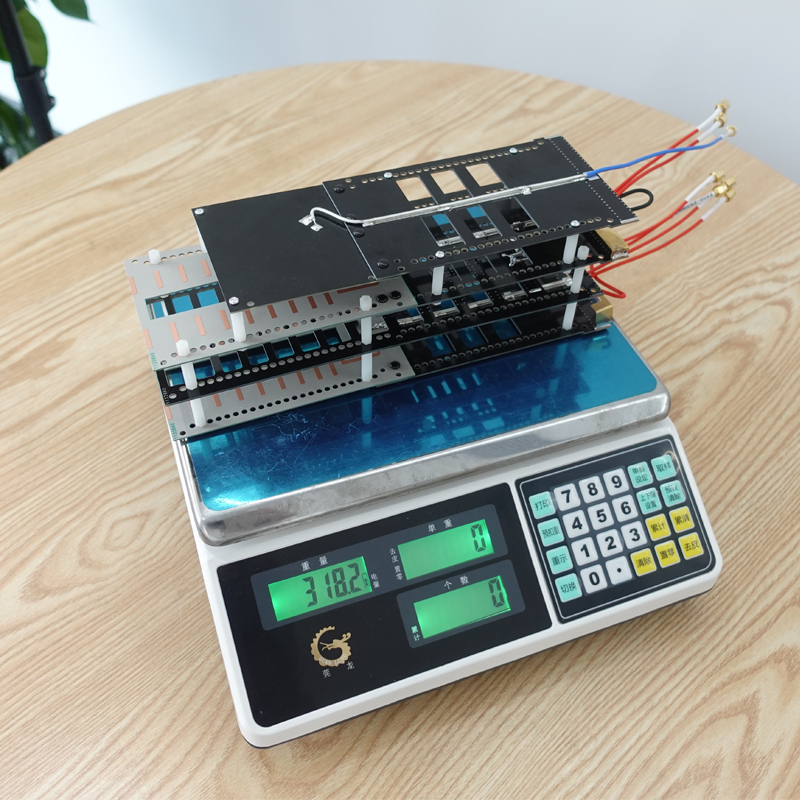

Anten ağırlığı(kg) 0.35kg
Çalışma Nemi(％) 10%- 95%
Yüzey Rengi Siyah ve gri renk
Çalışma sıcaklığı(ºC) -40～65 º



İdeal Uygulamalar

1.RF güç yükseltici modül entegrasyonu
  • 2.Sinyal yükseltme ve karşı önlem sistemleri
  • 3.Drone ve cihaz sinyal yönetimi
  • 4.Endüstriyel kablosuz iletişim testi
  • 5.Ar-Ge ve mühendislik geliştirme projeleri
