Yüksek Performanslı 100-7500MHz 100W GaN RF Karıştırma Drone Sinyal Engelleyici Modülü

100-7500MHz 100W GaN Karıştırıcı Modülü

Bu, 100-7500MHz bandı için profesyonel bir kablosuz bilgi güvenliği modülüdür, 100W (50dBm) yüksek çıkış gücüne sahip GaN malzeme çözümü benimser.

Mükemmel bant içi performansa, çoklu koruma mekanizmalarına ve kompakt tasarıma sahiptir ve çeşitli RF karıştırıcı cihazları için çekirdek bileşendir.

Sinyal kaynağı ile standart tip, sinyal kaynağı olmadan tip de sunulabilir (giriş sinyali 0-10dBm)

Çekirdek Avantajlar

1. GaN çekirdek tasarımı: 100W yüksek ortalama çıkış gücü, 50dB yüksek kazanç, ±1dB bant içi düzlük, minimum üst ve alt yan bant ofseti
2. İki sürüm mevcuttur: Dahili sinyal kaynağına sahip standart sürüm; sinyal kaynağı olmayan özelleştirilmiş sürüm (0-10dBm harici girişi destekler)

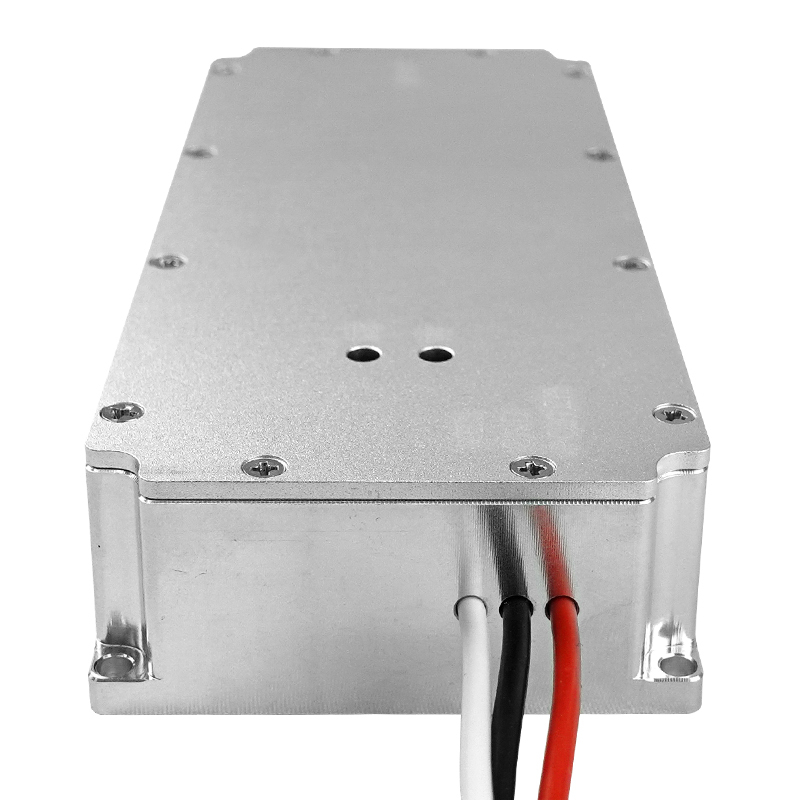

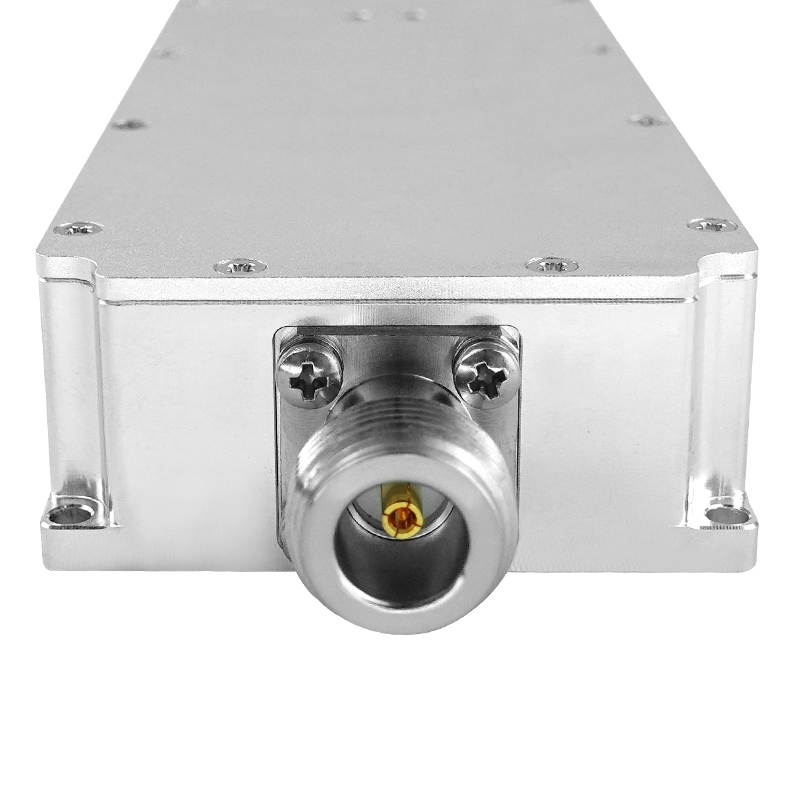

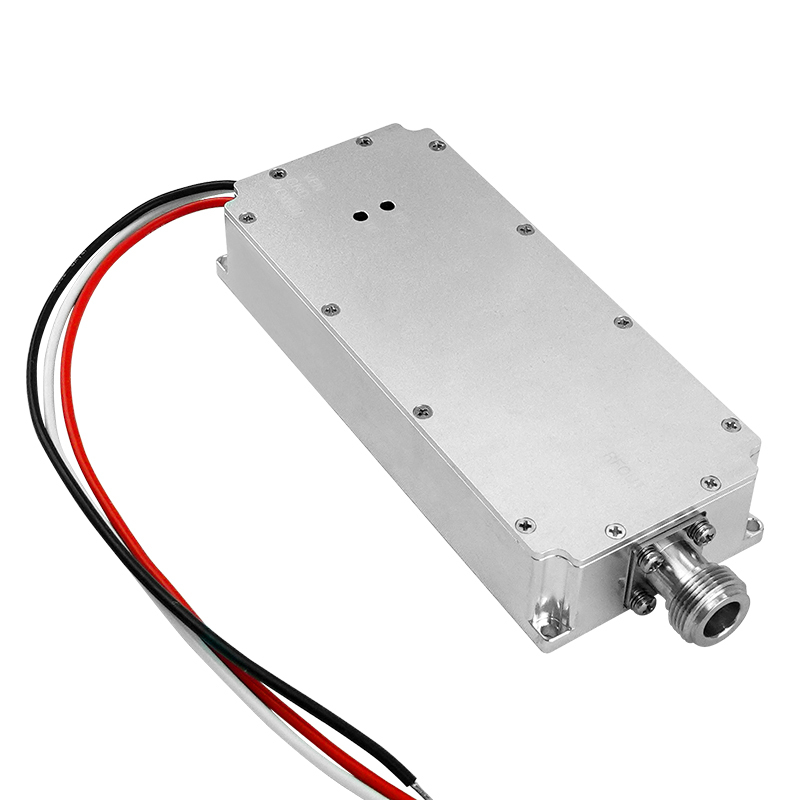

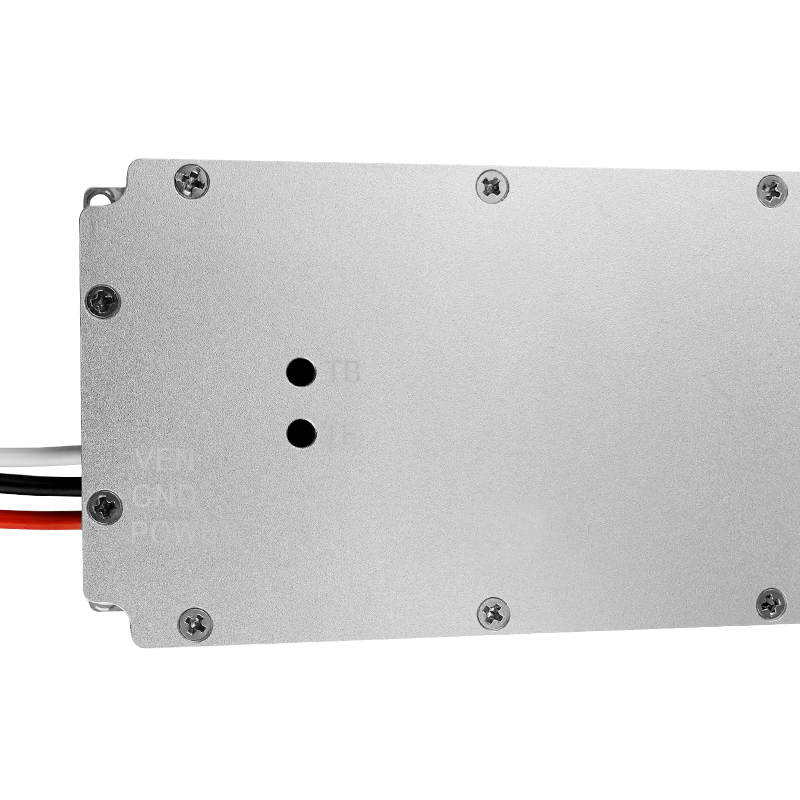

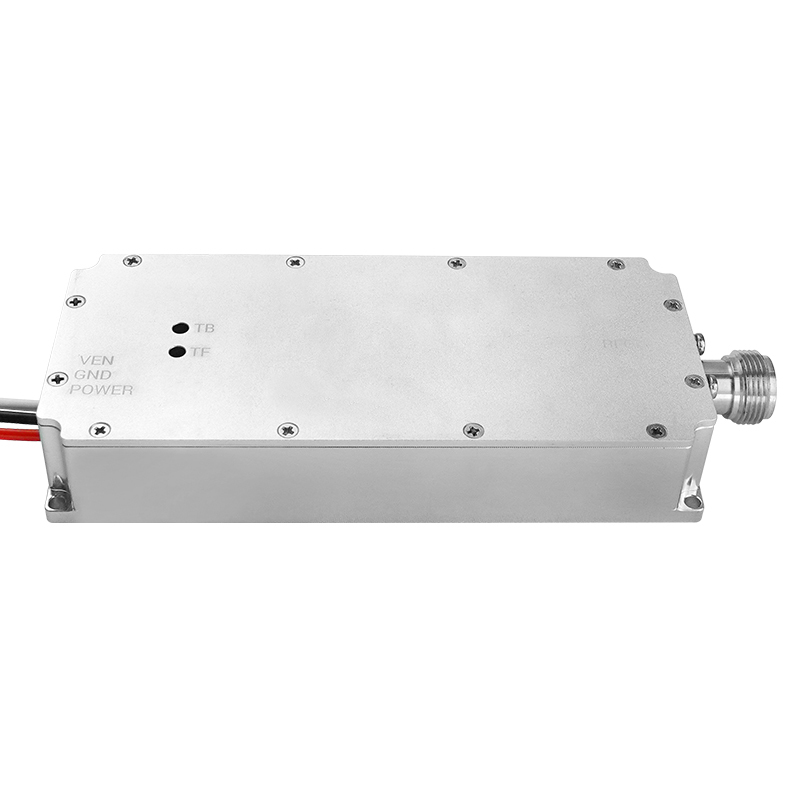

3. Sağlam yapı: Yüksek performanslı alüminyum alaşımlı muhafaza + seramik sızdırmaz tüp, yerinde ince ayar için ayrılmış ayar delikleri ile
4. Çoklu korumalar: Dahili VSWR ve aşırı sıcaklık koruması (75℃ tetikleme), VSWR ≤1.5, kararlı ve güvenli çalışmayı sağlar

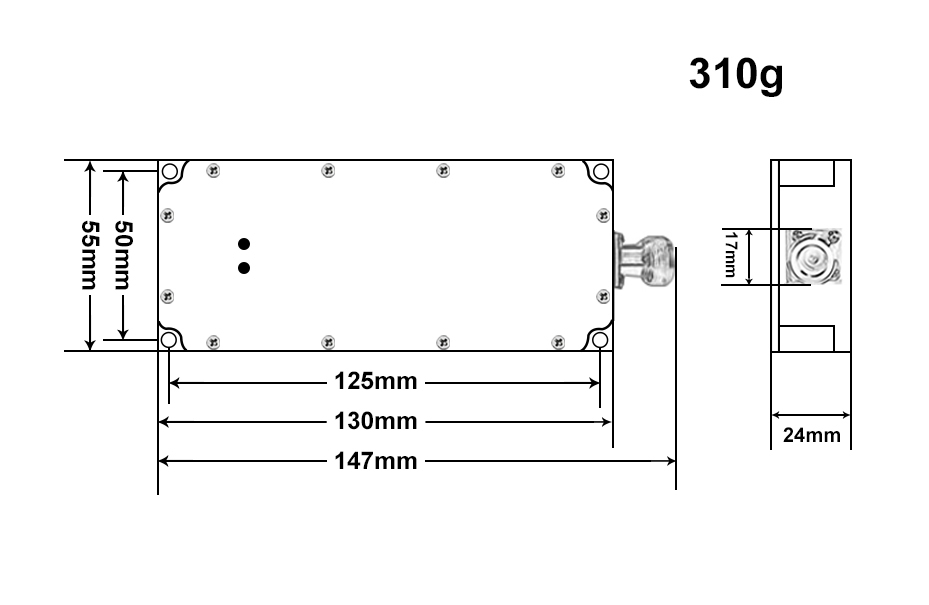

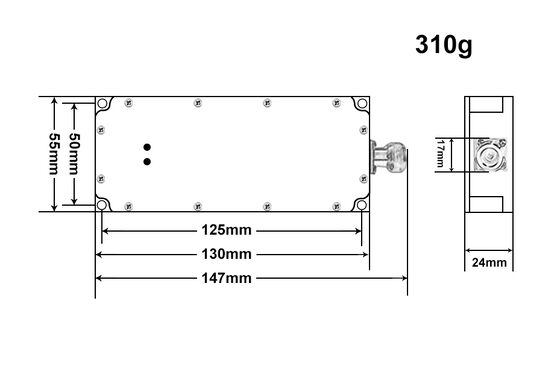

5. Kompakt ve hafif: 1555524mm boyutunda, 0.45Kg ağırlığında, çeşitli cihazlara entegrasyonu kolay

Özellikler

Uygulama alanı:

• Drone karıştırıcı (400-600MHz drone kontrol/görüntü iletim sinyallerine karşı koyma)
• WiFi karıştırıcı (banttaki WiFi sinyallerini engelleme)
• 400-600MHz bandı için diğer kablosuz sinyal karıştırma ekipmanları

Kullanım Önlemleri

• Isı dağılımı: Çıkış gücü ≥5W olduğunda aşırı ısınmayı önlemek için ısı dağılımını güçlendirin (soğutucu/fan)
• Bağlantı sırası: Önce anten → ön uç sinyal kaynağı → güç kaynağı (kapatmak için tersi)
• Yük eşleştirmesi: VSWR anormalliğini önlemek için 50Ω standart RF yükü/anten bağlayın
• İnce ayar: Performans kararlılığını sağlamak için yalnızca profesyonel rehberlik altında ayrılmış delikleri ayarlayın
