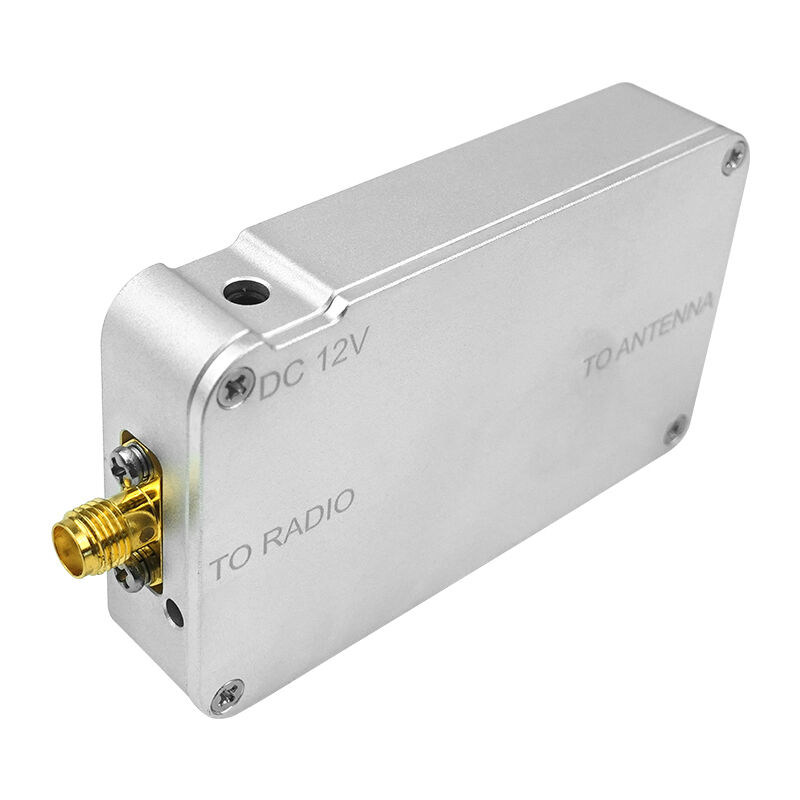

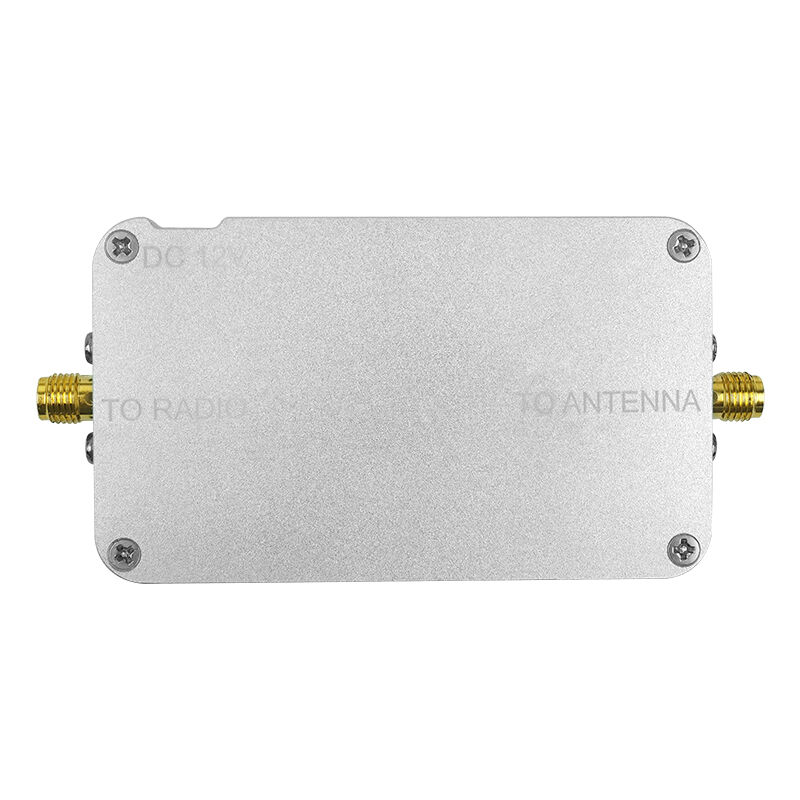

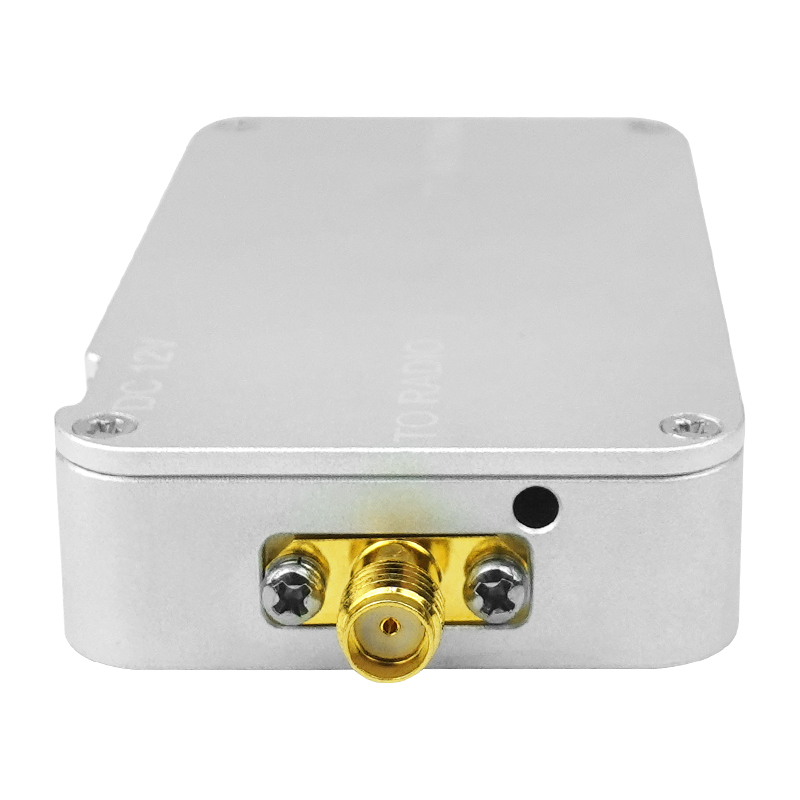

TX ile RX WIFI 2.4ghz 10W 12V çift bantlı fpv drone sinyal genişletici rf güç amplifikatörü
Bu ürün, önde gelen tek taşıyıcı modülasyon teknolojisini benimser, çok uzun bir hava iletim mesafesine ve güçlü parazit önleme yeteneğine sahiptir ve doğrudan dizi (DSSS) ve ortogonal frekans bölmeli çoğullama (OFDM) gibi frekans uzatma teknolojileriyle eşleşir, bu da kablosuz cihazların iletim hızının değişmeden kalmasını sağlarken kablosuz RF iletişim mesafesini büyük ölçüde genişletir. Ürün, küçük boyut, yüksek verimlilik, iyi doğrusallık, kararlılık ve güvenilirlik avantajlarına sahiptir.
Özellikler
■ 2300-2400 Frekans Aralığı
■ 12-31V voltaj seçeneği
■ Çalışma akımı yaklaşık 1A
■ Çalışma Nemi %95'e kadar nem
■ Giriş Tetikleme Gücü Min:10dBm Maks:26dBm
■ EVM:%3@33dBm 802.11g 54Mbps OFDM 64QAM BW 20MHz
■ Alma Kazancı16dB±1
■ İletim Kazancı 18dB±1
■ TX/RX Anahtarlama Gecikmesi＜1 us
Veri sayfası
| Fonksiyonel Birim |
parametre |
MİN |
Tipik Değer |
Maks |
Birim |
Açıklama |
|
Genel
Gereksinimler
|
Dubleks modu |
TDD |
|
|
| Çalışma frekansı |
2300 |
|
2400 |
MHz |
Özelleştirilmiş |
| Besleme gerilimi |
12 |
24 |
31 |
V |
|
| Çalışma sıcaklığı |
-40 |
|
70 |
℃ |
|
|
Verici yolu
|
Verici kazancı |
10 |
20 |
40 |
dB |
Özelleştirilmiş |
| Maksimum çıkış gücü(P1dB) |
|
47 |
|
dBm |
|
| Doğrusal çıkış gücü |
|
40 |
|
dBm |
EVM<%3 |
|
EVM@Pout=38dBm
|
|
-30
|
|
dB
|
802.11g 54Mbps
OFDM 64QAM
BW 20MHz
|
| Bant içi dalgalanma |
|
0.4 |
0.5 |
dB |
|
| Çalışma akımı |
|
1 |
1.2 |
A |
@Pout=40dBm, VCC=24V |
| Anahtarlama gecikmesi |
|
|
1 |
us |
|
| İkinci Harmonik |
-65 |
|
-50 |
dBc |
|
| İkinci Harmonik |
|
|
-60 |
dBc |
|
|
Alma yolu
|
Alma kazancı |
15 |
17 |
25 |
dB |
Özelleştirilmiş |
| Gürültü Şekli |
|
2.5 |
3 |
dB |
|
| Çalışma akımı |
|
10 |
|
mA |
|
| Bant içi dalgalanma |
|
|
0.3 |
dB |
|
Çalışma ve depolama ortamı gereksinimleri
a) Sıcaklık: -40～+70℃;
b) Çalışma bağıl nemi: %5～95, yoğuşma yok;
c) Atmosfer basıncı: (70～106) kPa;
d) Nem: 40℃'den düşük olmayan ve bağıl nemi %95'ten düşük olmayan bir sıcaklığa sahip yüksek sıcaklık ve yüksek bağıl nem ortamında çalışabilir;
e) Depolama sıcaklığı: -40～+125℃;
f) Depolama nemi: %5～98, yoğuşma yok.
Kullanım önlemleri
Çıkış gücü 5W ve üzerindeyse, ısı dağılımını güçlendirmeniz önerilir
ısı emici veya fan eklemek gibi işlem.
Bağlantı yaparken, önce anteni vidalamalı, ardından ön uç kaynak cihazını bağlamalı ve son olarak güç sağlamalısınız
Lütfen güç amplifikatörüne uygun doğru voltajı kullanın.
Satış sonrası servis:
Şirketimiz garanti süresi boyunca kararlaştırılan sorumluluk ve görevi yerine getirecektir
Müşteri geri bildirimlerine ve sorularına hızlı yanıt
Tüm ürünler 1 yıl garanti ve Ömür boyu bakım hizmetinden yararlanır
SSS
Fiyatı nasıl alabilirim?
Genellikle sorunuzu aldıktan sonra 24 saat içinde fiyat teklifi veririz. Fiyatı almak için çok aceleniz varsa, lütfen bize
e-postanızda belirtin, böylece sorunuzu öncelikli olarak değerlendireceğiz.
Üretici misiniz?
Evet, biz ShenZhen Çin'de bulunan gerçek fabrikayız, tüm ürünlerin özelleştirilmesini destekliyoruz. Ayrıca fabrikayı kendiniz ziyaret etmenizi de destekliyoruz.
Malların kalitesini nasıl garanti edersiniz?
Gelişmiş teknoloji ve test ekipmanlarımız var, sevkiyattan önce %100 test edeceğiz.
