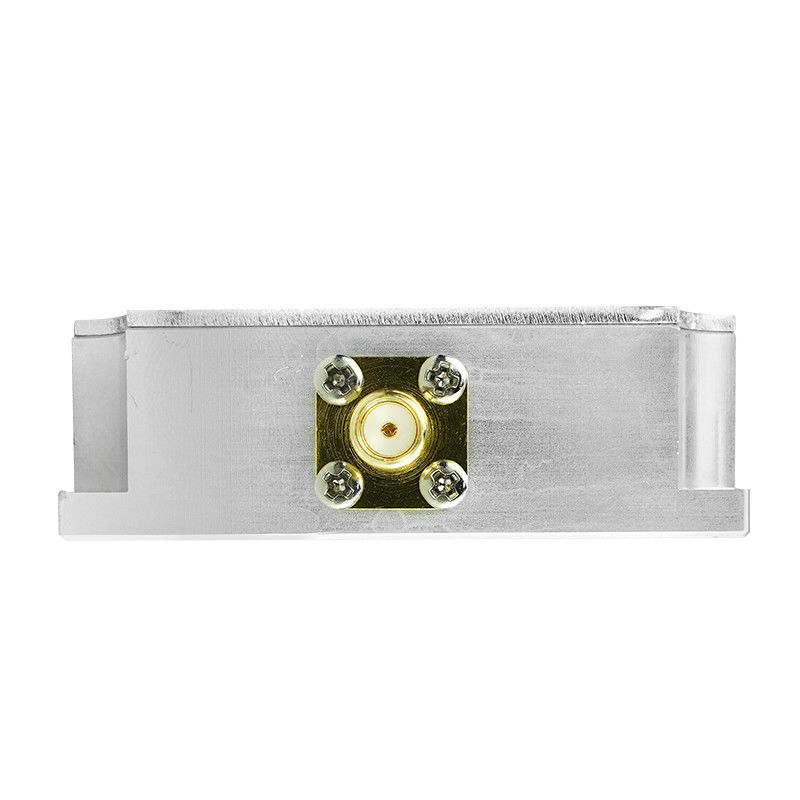

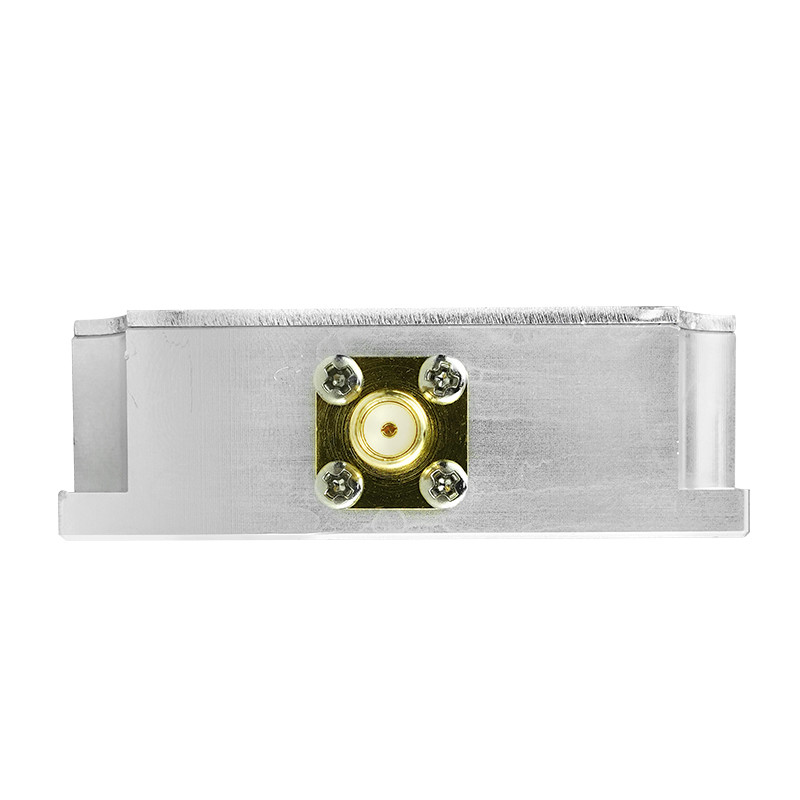

30W 45 dBm 2.4G İHA Sinyal Karıştırıcı Modülü
1. Ürün Özelliği
Bağımsız Ar-Ge yeteneği kaynak fabrika özelleştirilebilir Güvenilir satış sonrası servis
TX2445, İHA resim iletimini/uzaktan kumanda sinyali iletimini engellemek için özel bir bilgi güvenlik modülüdür.Bu modülün avantajları vardırtüm alüminyum arayüz,,yeterli güç,bantta iyi düzlük,üst küçük ofset Vebendiğer yan bantve benzeri.Ürün çalışma göstergesine sahiptirLED ışığı, ileVCOverimli süpürme girişim kaynağı, sıcaklık kayması çok küçüktür ve çekirdek kapasitörden geçen güç kaynağı kararlı ve güvenilirdir.Uygun frekans atlamalı İHA karşı önlem etkisinin uygulanması iyidir.
2.Ana performans indeksi
dizin | Sayısal değer | Birim | Not | ||
dak. | Tipik | maks. | |||
Sinyal frekansı | 2400 | 2500 | Mhz | ||
Çıkış gücü | 44.5 | 45 | 45.5 | dBm | |
Bant düzlüğü | 1 | dB | |||
çalışma akımı | 3.1 | A |
|
||
Çalışma gerilimi | 28 | 32 | v | ||
iş verimliliği | 38 | % | |||
Üst bandın termal olarak dengelenmesi | 8 | Mhz | Modül yüzey sıcaklığı: 85°C | ||
Termal ofsetaltbant | 8 | Mhz | Modül yüzey sıcaklığı: 85°C | ||
Ağırlık | 0.22kg | ||||
Boyut | 131*60*18mm | ||||
Not: 1.rahatlatıcı yerçekirdek kapasitöre bağlanır venegatif terminalkabuğun kenarına bağlanır 2. Anten bağlıyken gücü bağlayın;aksi halde modül zarar görebilir.Modülü açmadan önce, güç voltajının izin verilen aralıkta olup olmadığını kontrol edin. |
3.Boyut
4.Test diyagramı
